Trava para Conector de Recarga Tipo 2

7540

Indisponível

  • Trava para uso vertical em conjunto com conector do Tipo 2
  • Link 1



DESCRIÇÃO:

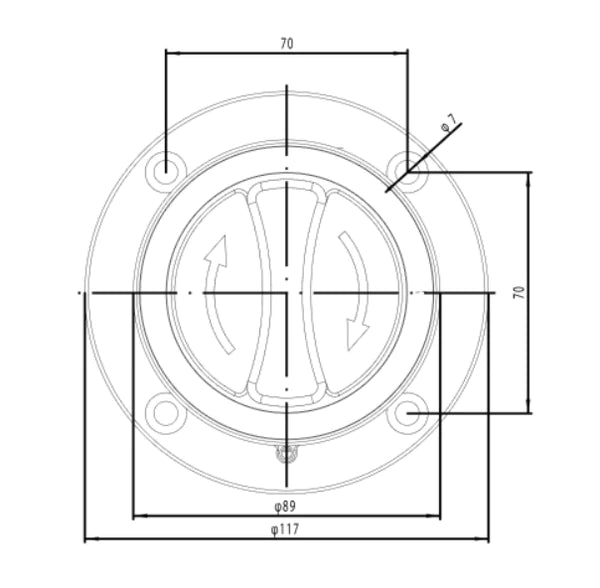

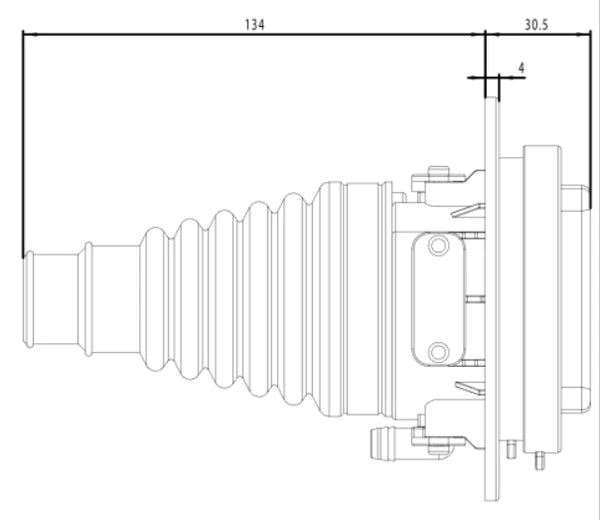

Especificações (Conector Tipo 2):

  • Capacidade de corrente: 32A
  • Tensão: 240/415V
  • Máxima capacidade de recarga: 22kW
  • Possui 2 alojamentos para LEDs de status
  • 4 alojamentos para fixação da trava
  • Com tampa frontal
  • Temperatura de operação: -40°C a +125°C
  • Índice de proteção: IP44
  • Classificação do material: UL94 V-0
  • Requisitos para instalação:
    • Alicate para crimpagem de terminais tubulares
    • Chave de fenda
    • Chave torx
    • L1, L2, L3, N e PE: Utilizar fios de 6mm2
    • CP e PP: Utilizar fios de 0,75 mm2
    • idade de corrente: 32A
    • Tensão: 240/415V
    • Máxima capacidade de recarga: 22kW
    • Possui 2 alojamentos para LEDs de status
    • 4 alojamentos para fixação da trava
    • Com tampa frontal
    • Temperatura de operação: -40°C a +125°C
    • Índice de proteção: IP44
    • Classificação do material: UL94 V-0
    • Requisitos para instalação:
      • Alicate para crimpagem de terminais tubulares
      • Chave de fenda
      • Chave torx
      • L1, L2, L3, N e PE: Utilizar fios de 6mm2
      • CP e PP: Utilizar fios de 0,75 mm2

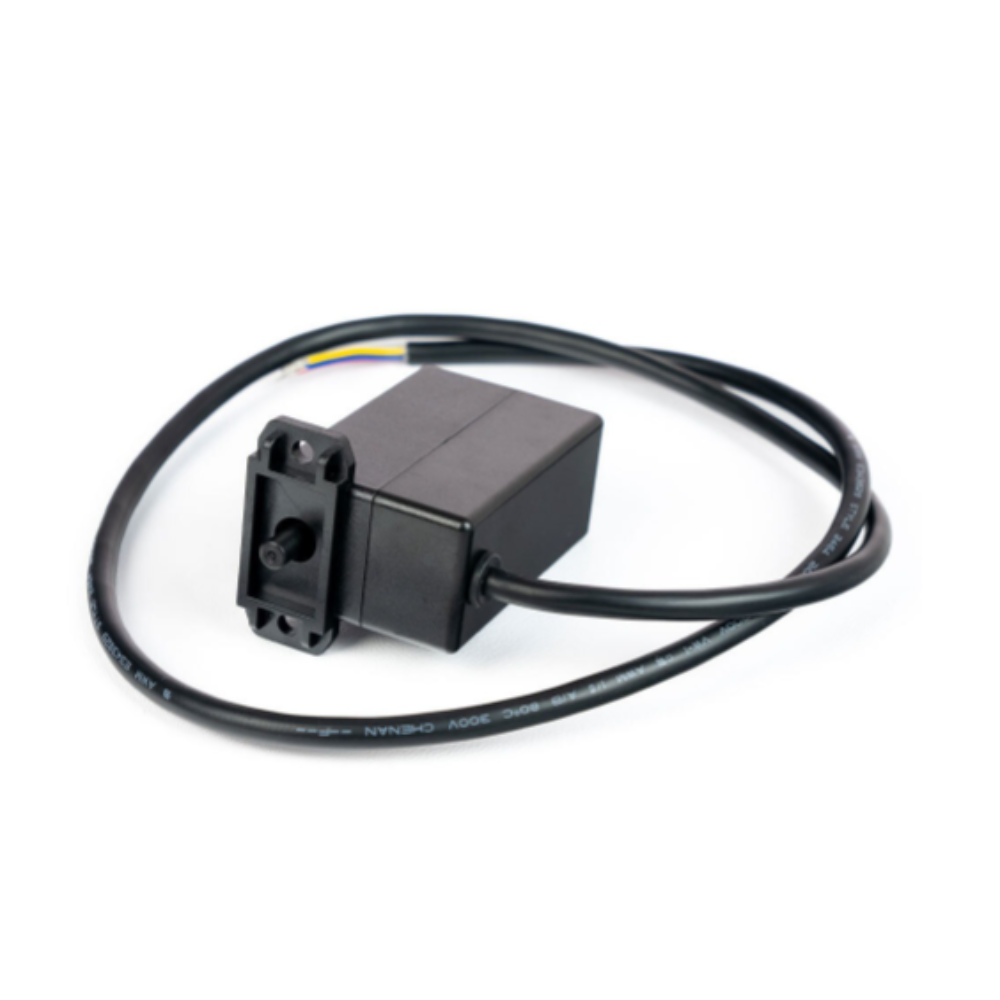

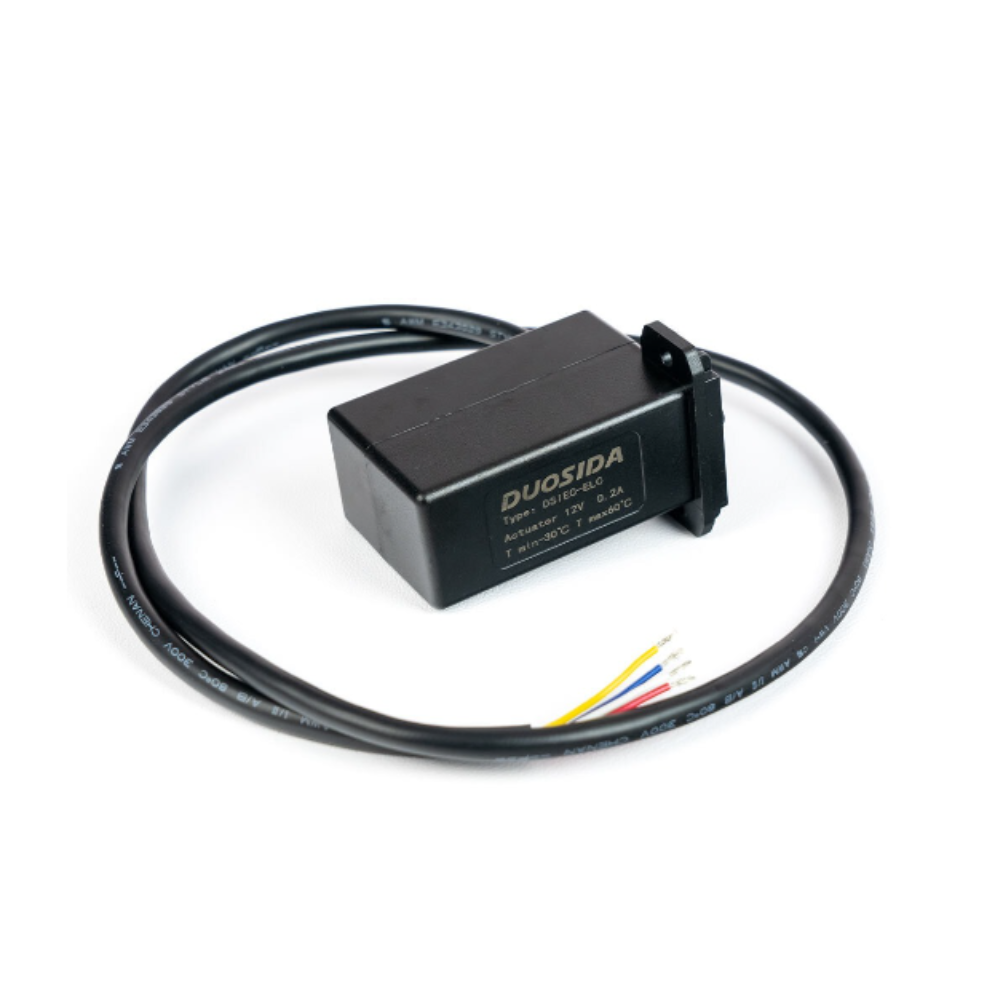

Especificações (Trava para Conector Tipo 2):

  • Trava para uso vertical em conjunto com conector do Tipo 2
  • Características mecânicas
    • Temperatura de operação: -30°C a +50°C
    • Ciclos de operação: 20000 ciclos
    • Classificação do material: UL94 HB
    • Índice de proteção: IP55
  • Características elétricas
    • Tensão de operação: 12V
    • Corrente de acionamento: 0,2A
    • Corrente máxima: 3A
    • Classe de isolação: B
  • Ligações elétricas:
    • Fio vermelho: 12V da bateria
    • Fio azul: 0V (acionamento) - Ligar na saída azul/cinza da VCU
    • Fio amarelo: 0V da bateria (contato auxiliar de feedback de acionamento)
    • Fio branco: Ligar na entrada Branca da VCU FuelTech (configurada com pull-up)
  • Dimensões:
    • 36 x 24,5 x 63 mm (C x L x A)

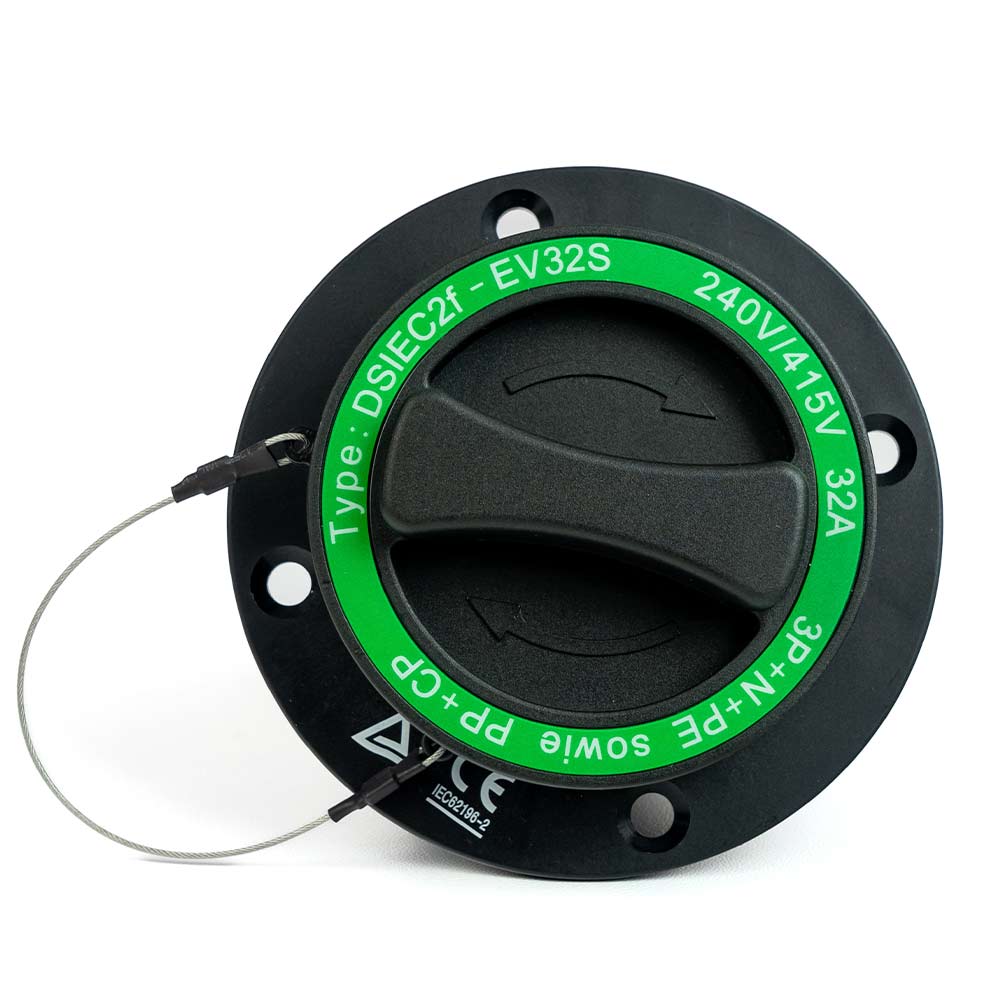

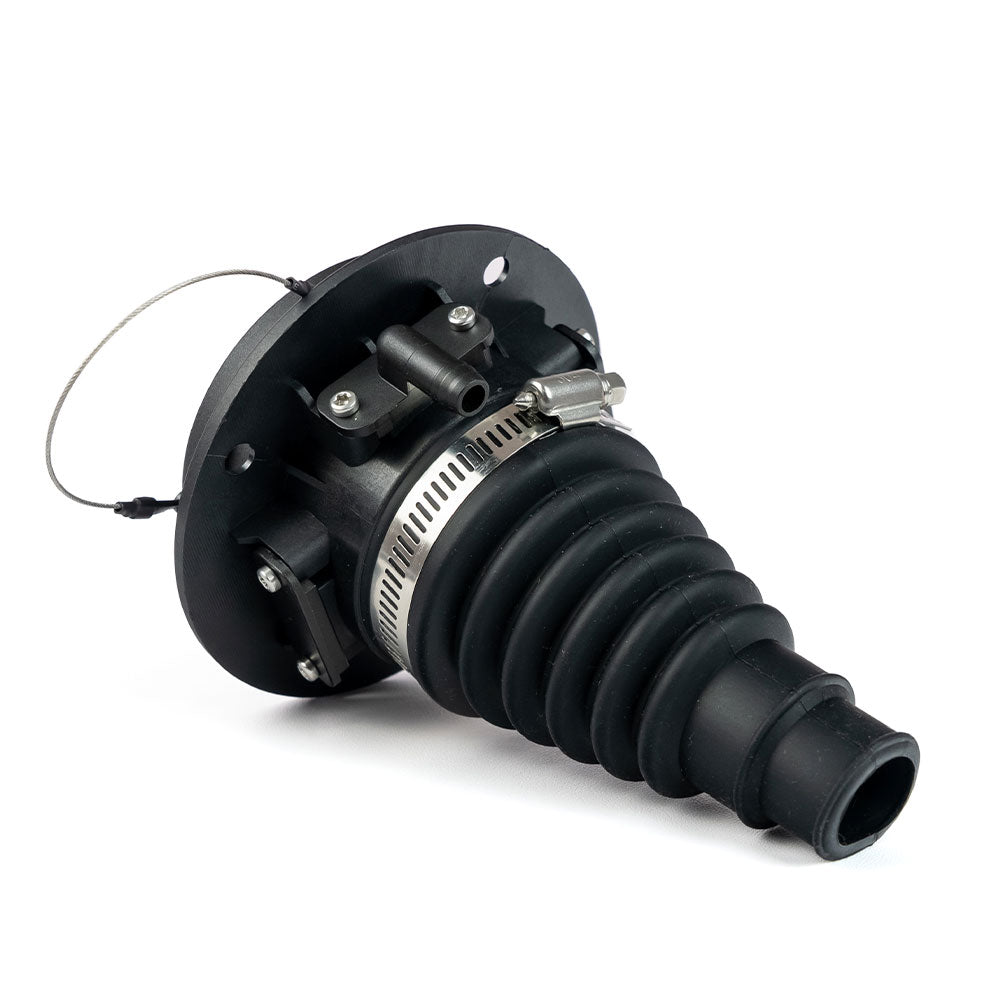

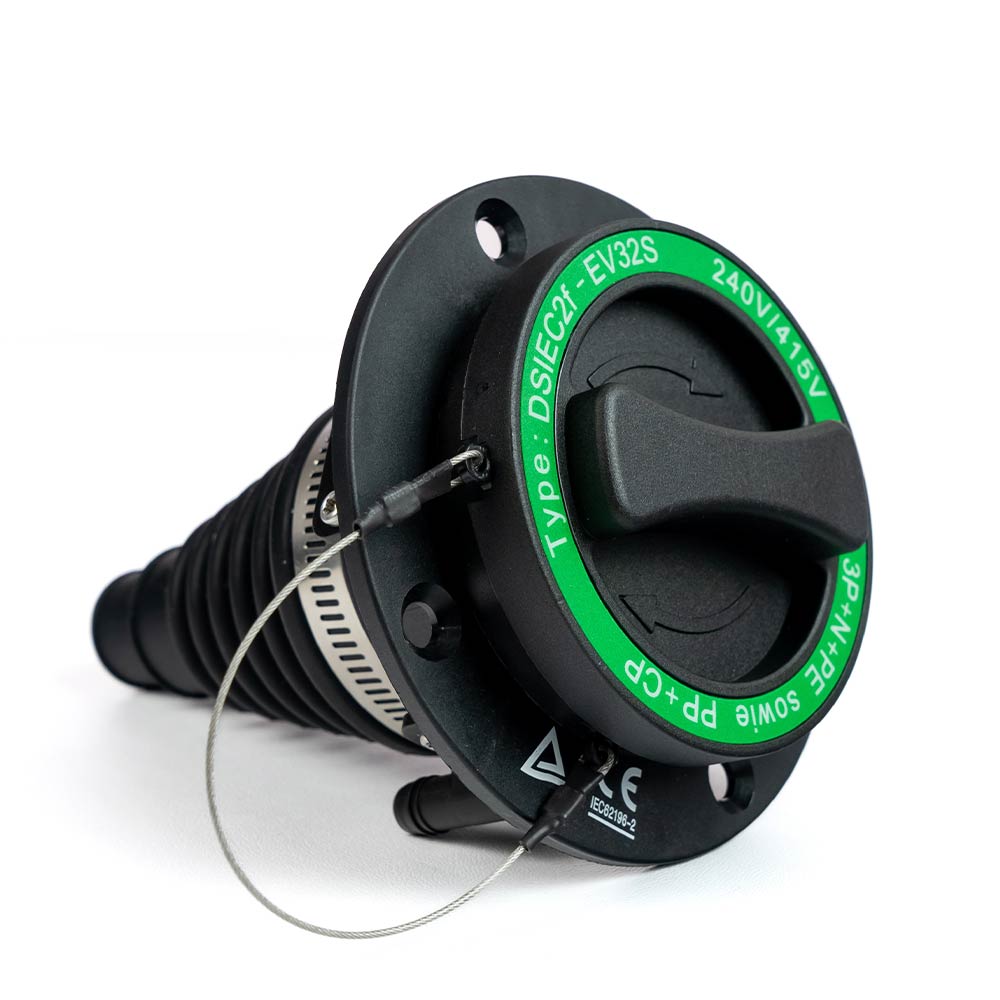

O conector TIPO 2 (IEC 62196-2), também conhecido como conector Mennekes, é utilizado para recarga de veículos elétricos. Ele  suporta recargas lentas (até 3,7 kW) e rápidas (até 43 kW). Possui tampa de proteção conferindo grau de proteção de resistência a poeira e água (IP54) e é de fácil montagem através dos terminais para fixação dos cabos localizados na parte traseira.


Este modelo possui TRAVA que impossibilita que a tomada seja retirada acidentalmente durante o processo de recarga, trazendo assim mais segurança na operação.

Perguntas frequentes:

  • É possível utilizar apenas o conector sem a trava
    •
        • A utilização da trava é fundamental para aumentar a segurança do sistema do veículo, garantindo que o Plug de recarga só seja liberado após a interrupção da recarga. As VCUs FuelTech possuem gerenciamento completo do processo de recarga, garantindo a conversação entre a bateria e o carregador de bordo, bem como gerenciando o travamento e liberação do Plug e monitorando todos os dados dessa fase, como taxa de recarga e autonomia e temperatura da bateria.
  • Como funciona o processo de recarga?
    •
      • Além dos pinos de recarga, o conector do Tipo 2 possui pinos de comunicação que informam à bateria do veículo (BMS) quando o plugue foi conectado, e também informa ao carregador de bordo (OBC) quanto ele pode iniciar a carga. Todo esse protocolo e comunicação é gerenciado pela VCU, garantindo assim segurança aos componentes do veículo e ao usuário.


    Conteúdo:

    • 1 CONECTOR DE RECARGA TIPO 2
    • 1 TRAVA PARA CONECTOR DE RECARGA TIPO 2


    Peso e dimensão:

    • Peso total: Peso: 680 g
    • Dimensão total: 240 x 330 x 150 mm (LxCxA)

    Garantia:

    • 90 dias

    Tem perguntas sobre como esse produto se adapta ao seu projeto? Entre em contato com a nossa equipe de especialistas e esclareça todas as suas dúvidas.
