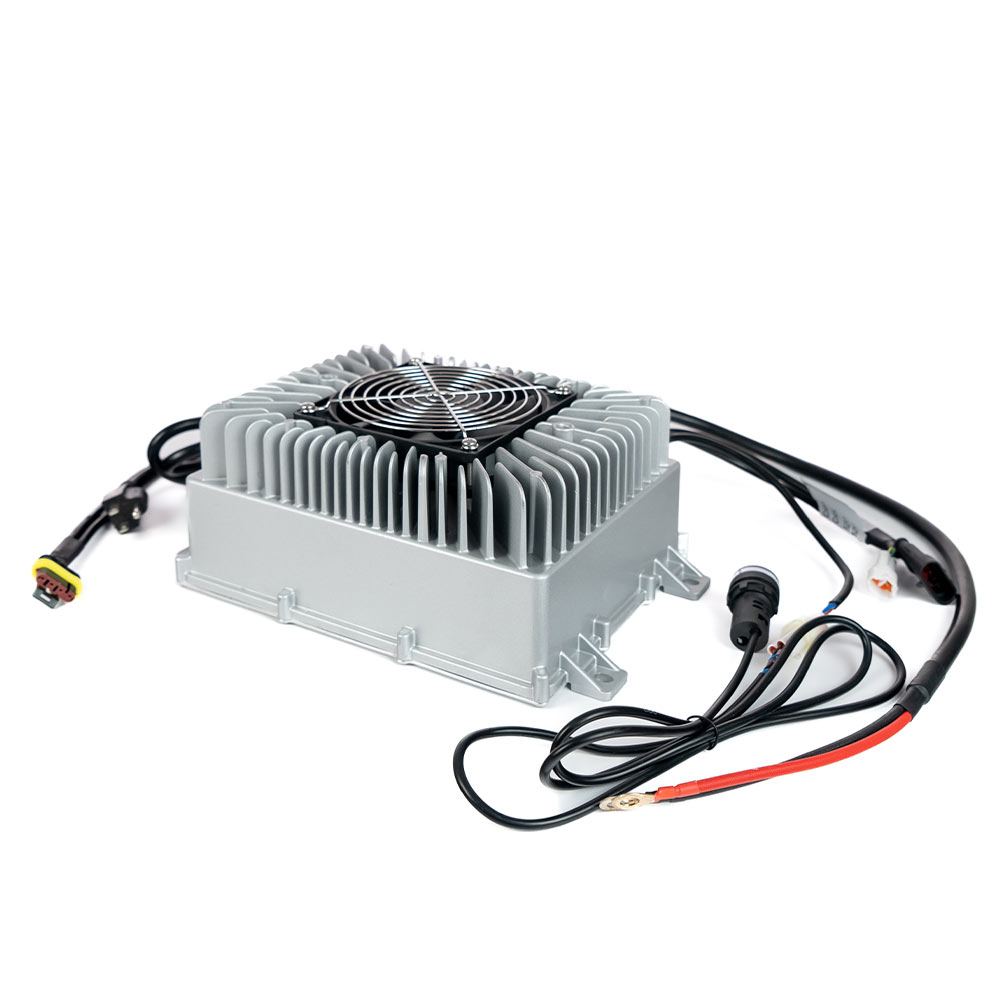

DESCRIÇÃO:
O modelo para 96-132V tem capacidade de carga de 3,3kW e é adequado para uso em conjunto com o Powertrain FTE WEG 43 e CONVERSOR DC-DC 110V - 500W.
O carregador de bordo (OBC) é o responsável por converter a corrente alternada proveniente das estações de recarga em corrente contínua para as baterias de tração.
O OBC controla a tensão e a corrente elétrica para que a recarga ocorra de forma segura garantindo assim a vida útil da bateria. Ele também é responsável pela comunicação entre a bateria do veículo (BMS) e a estação de recarga, liberando ou bloqueando o em casos de falha.
O equipamento possui proteção com recuperação automática por superaquecimento, sobretensão, subtensão, curto circuito, sobre corrente entre outros. Além de contar com feedback de funcionamento através das lâmpadas de indicação de estado e tipo de falha, facilitando o processo de instalação e diagnóstico.
Especificações: *Características informadas pelo fabricante.
- Tensão de entrada: 90-264VAC~ (40-70Hz)
- Corrente de entrada: ≤16A
- Potência de saída: 3,3kW
- Tensão nominal de saída: 96VDC
- Tensão máxima de saída: 132VDC
- Corrente máxima de saída: 32A
- Eficiência: ≥93%
- Fator de potência: ≥0,98
- Comunicação CAN (baud rate): 125, 250, 500 Kbps
- Temperatura de operação: -35°C a 85°C
-
Funções de proteção Sim, com auto-rearme
-
Dimensões: 294 x 210 x 111 (L x C x A)
- Peso: 5,8 kg
- Grau de proteção: IP67

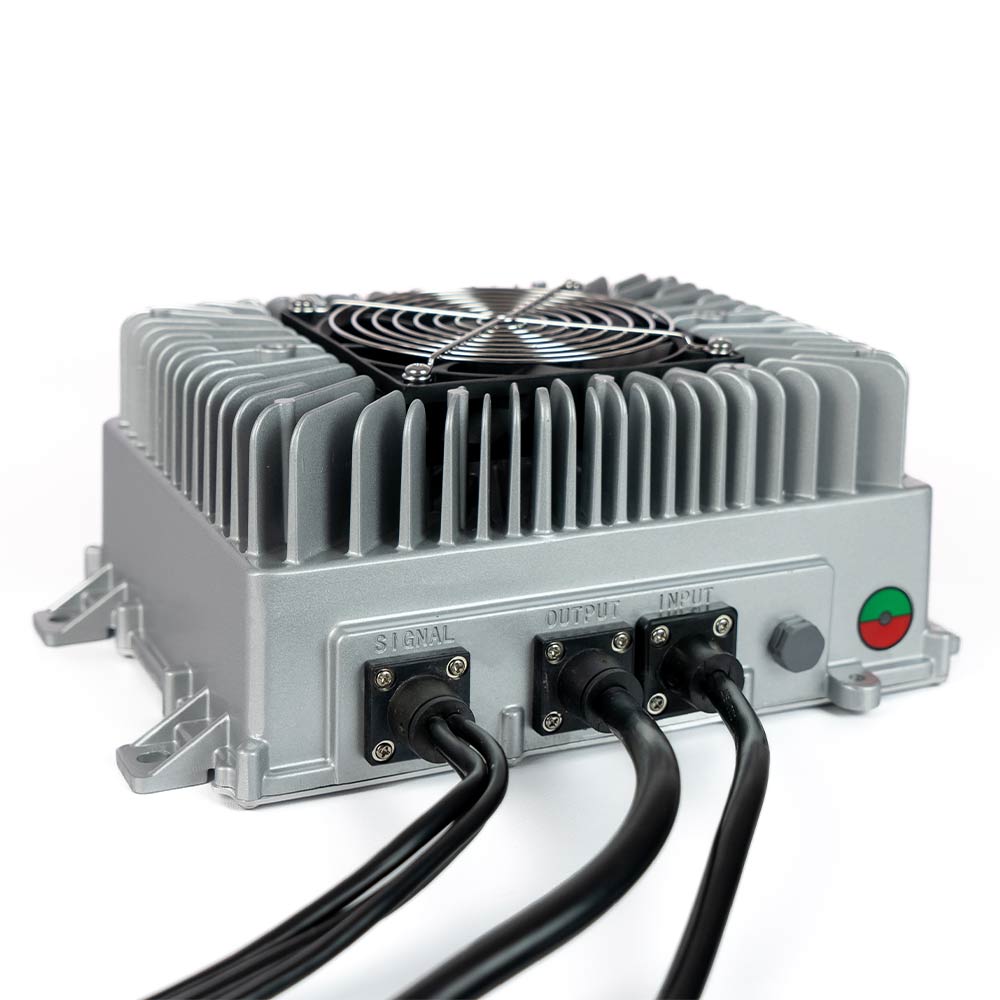

Ligações elétricas:
-
Entrada AC (3x2,5mm2)
- Marrom/Vermelho: Fase
- Azul: Neutro
- Amarelo/Verde: Terra
-

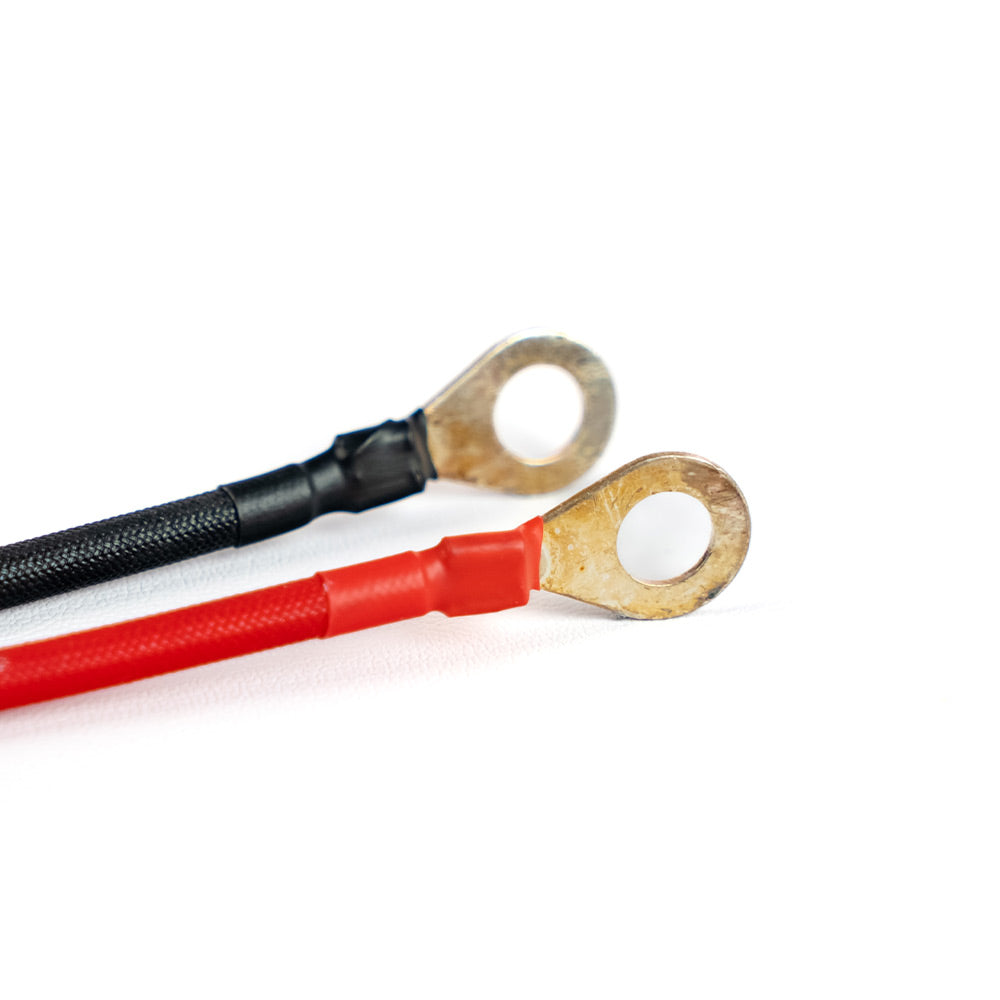

Saída DC (2x6mm2)
- Vermelho: Positivo (+)
- Preto: Negativo (-)

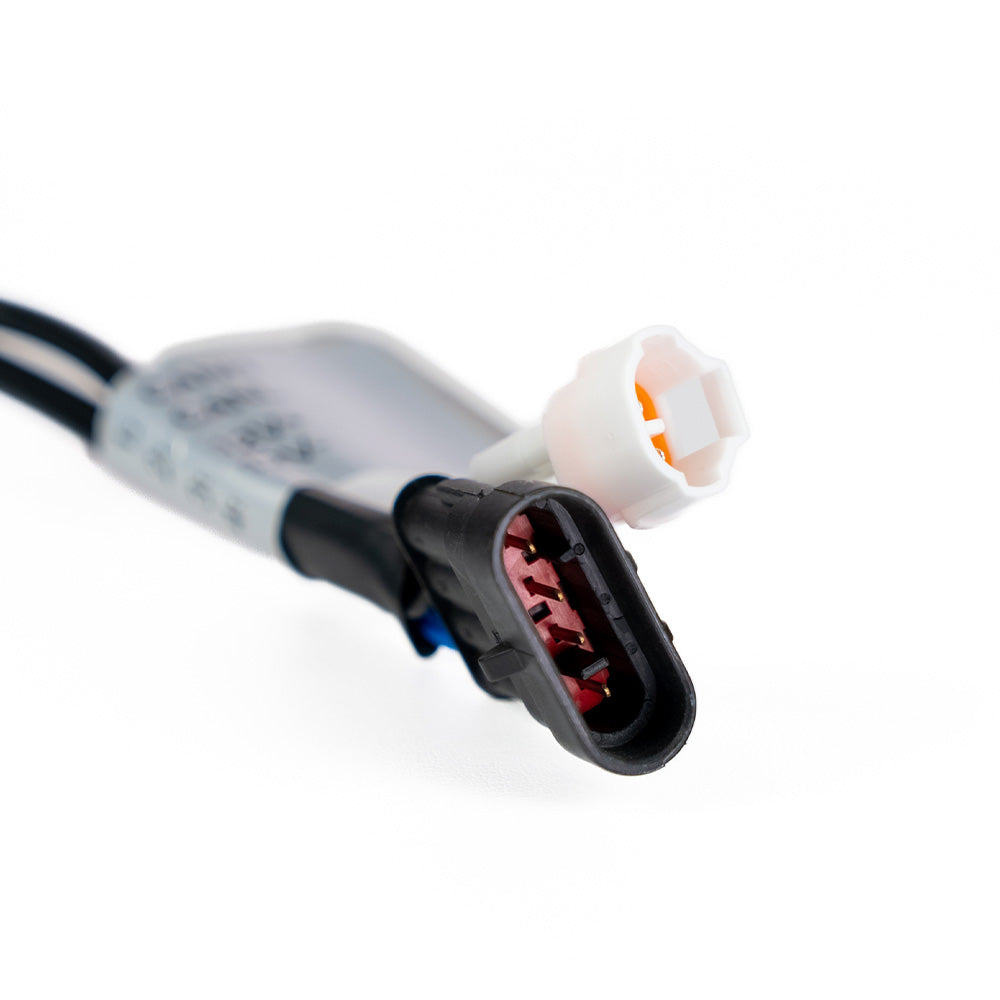

- Sinais de controle :

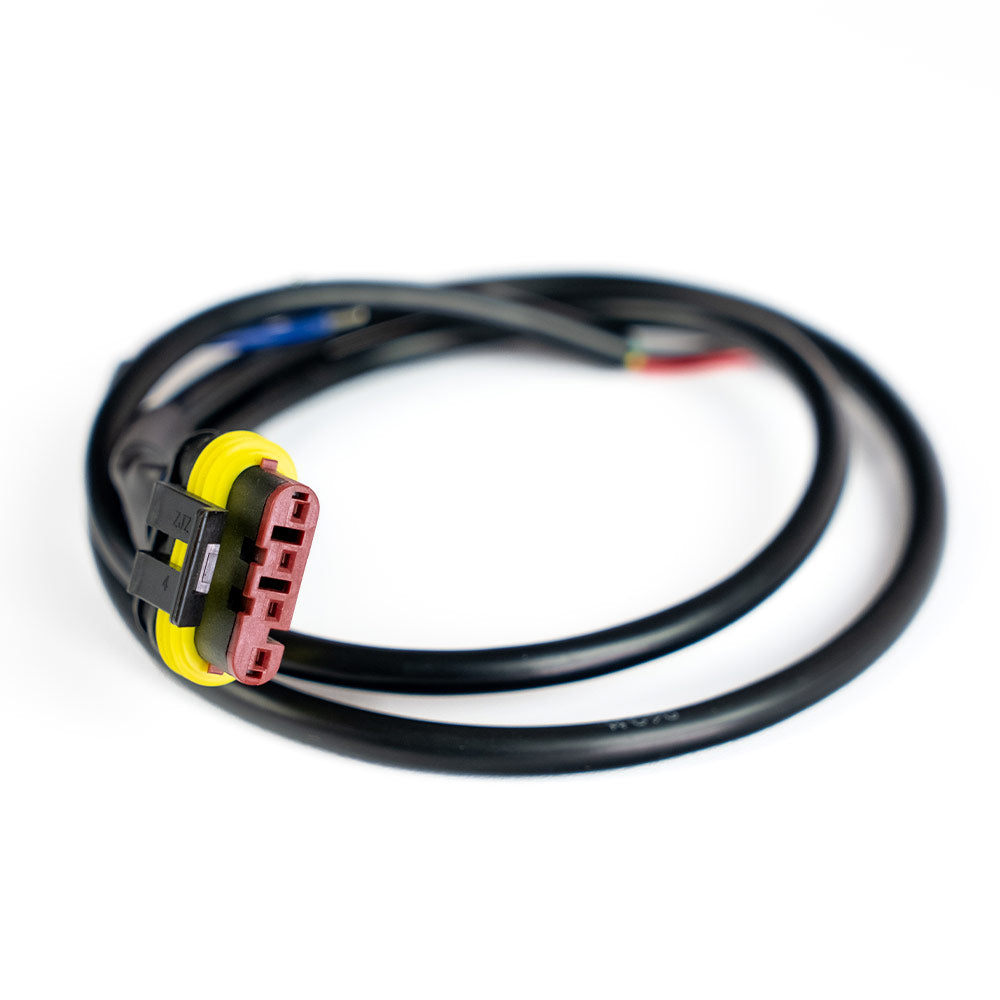

- Conector 4 vias
- 1 - Vermelho: CANH
- 2 - Preto: CANL
- 3 - Marrom: +13,8V
- 4: Azul: Terra/0V

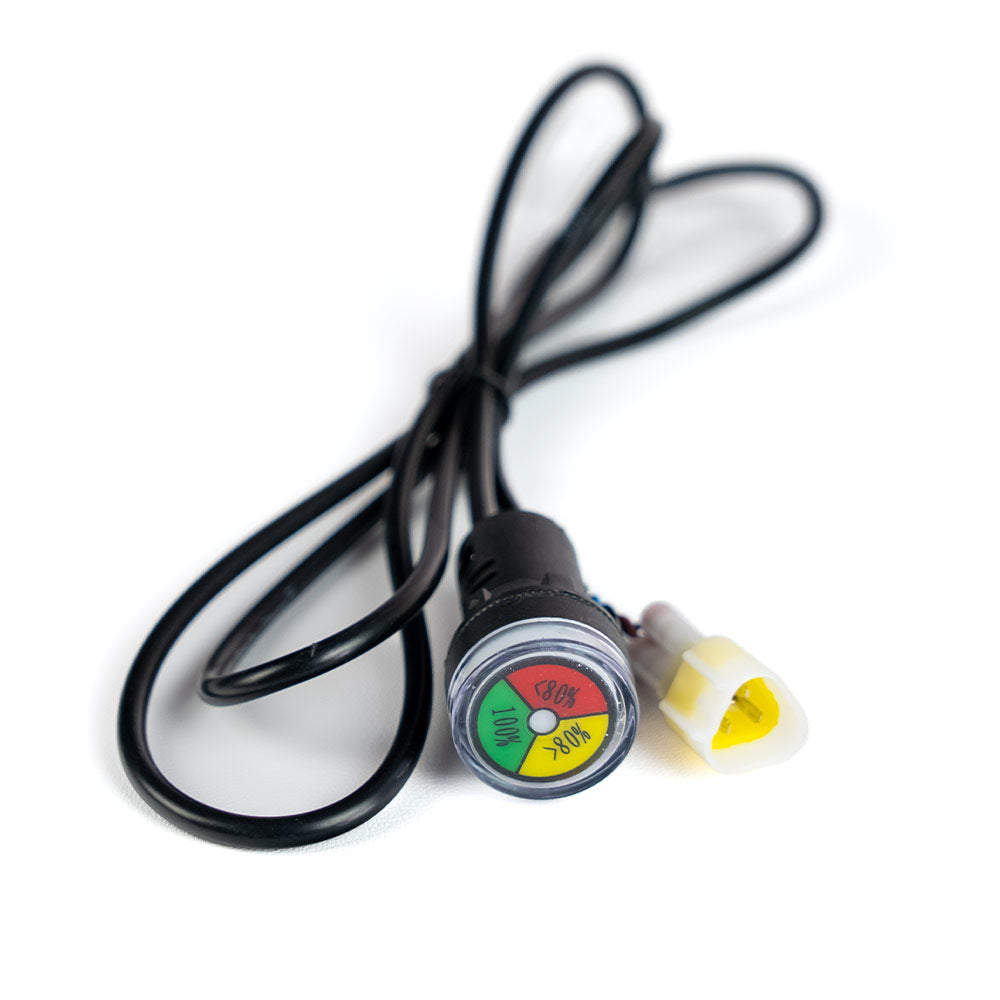

- Conector 3 vias (LEDs)
- 1 - Marrom: LED vermelho
- 2 - Azul: LED verde
- 3 - Preto: GND
- Conector 2 vias:
- Amarelo e Verde: Contato aberto quando desligado e fechado quando OBC ligado.
Perguntas frequentes:
Como funciona o processo de recarga?
- Ao conectar o plug de recarga, a estação de recarga inicia uma comunicação com a bateria do veículo (BMS) e também informa ao carregador de bordo (OBC) quanto ele pode iniciar a carga. Todo esse protocolo e comunicação é gerenciado pela VCU, garantindo assim segurança aos componentes do veículo e ao usuário.
Quanto tempo vai demorar para recarregar meu veículo com o Carregador de bordo?
- Carregadores que operam em AC (corrente alternada), possuem carga considerada lenta (até 22kW). Considerando um carregador de bordo de 3,3 kW e uma bateria de 26 kWh, a carga completa demoraria cerca de 8 horas.
Peso e dimensão:
- Peso total: 6,2 kg
- Dimensão total: 370 x 290 x 180mm (CxLxA)
